去年末設計的Flora Crystal Lamp/佛洛拉燈 + 年初在玩的Time-Lapse Dolly / 動態間歇攝影機械車 + 現學現賣的Arduino微電腦控制互動IC = 夢幻壓克力機械檯燈~
然後誕生了又貴又重的新作: Emerging Lamp，對檯燈來說我好像把它做太大顆了(比例尺:衛生紙)。
夢幻之處，它除了會動，還會跟隨周圍的人一起擺動，此為底部的驅動馬達。
首先，我想嘗試做一盞智慧燈具

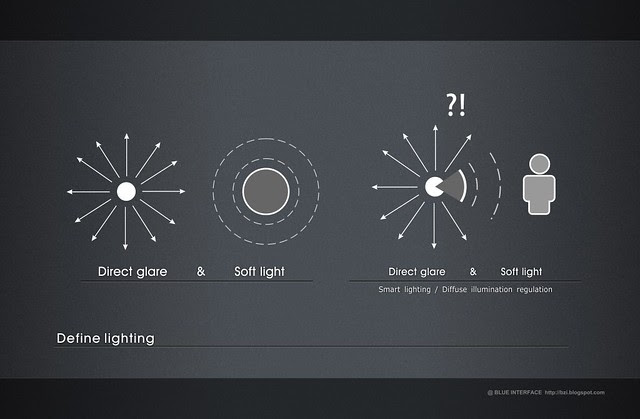

對燈具光源做簡單定義：
直接光（Directlightingluminary）此類燈具的光通量的利用率最高，但明暗反差現象嚴重。
漫射光（Diffusedlightingluminary）常見的是乳白玻璃球形燈罩，這種燈具將光線均勻地投向四面八方，能產生很好的照明效果。
燈具眩光問題與成因：
在建築室內照明中，一般燈具為達到最大的光源利用，多半採取直接照明為最常見的照明方式。缺點是容易產生眩光及配光均勻度，發光面積小，燈具表面亮度高，在視野範圍內出現高亮度或強烈的亮度對比，也降低周圍物體的可見度，引起不舒適感。
設計目標：嘗試找出折衷的燈具型式，讓燈具能揮最大的投射效益，亦可同時兼顧人的視覺。依使用需求智慧化的調節光的投射，迎合適度的照明與防止眩光產生。達成可自行改變光照之燈具型式，自動偵測人體方位與遠近，對應燈罩的出光口角度變化，使光源不直接進入人眼。

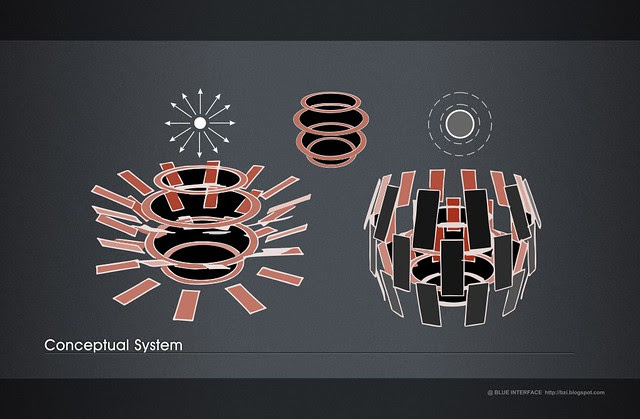

考量燈源的光線路徑，設計燈具能遮蔽與敞開光線，開口能制動變化的單元機構。

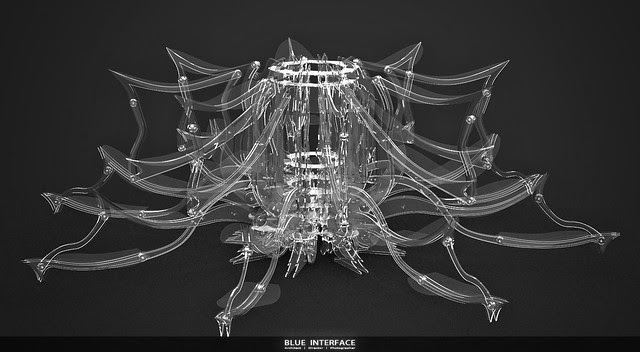

陣列組成8獨立向度16單元力臂的燈具，而每向度皆可獨立運作，有不同的開口大小。
透過超聲波測距模組結合Arduino控制板，再配合以下雷達程式碼............(下略三萬字)，偵測周邊人體方位距離再回傳數值。
數值經Arduino運算後，輸出訊號至對應方位的控制馬達，來控制燈罩單元的開口角度。
燈具開口全罩模式
開口半開模式

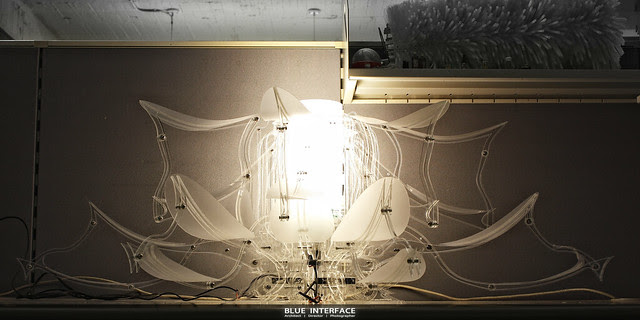

完全展開透光模式

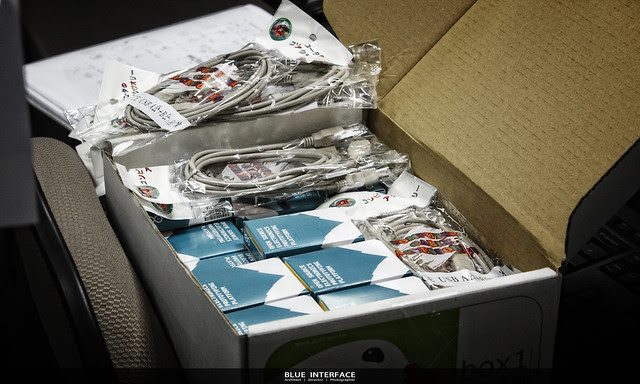

五年前在華克山莊(SHERATON GRANDE WALKERHILL) 親身體驗 The Wooden Mirror 互動裝置依然念念不忘，現在終於有技術開放的平台可以自己DIY這些互動裝置自嗨。某天義大利國王Arduino莫名其妙變成微電腦開發平台代名詞。圖為一整箱的Arduino

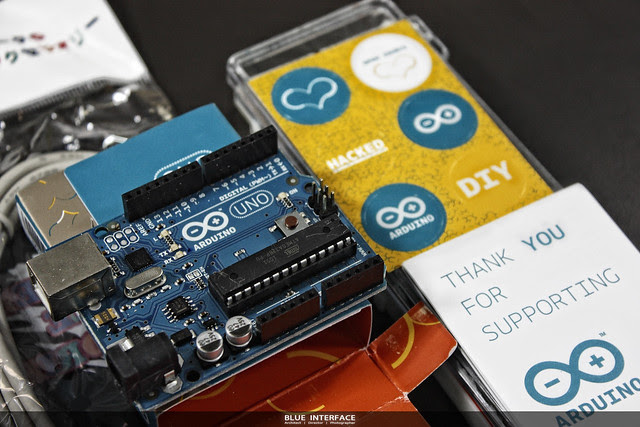

新版Arduino UNO，這不就是劉佳語的標誌。
義大利原裝進口，精美的包裝。

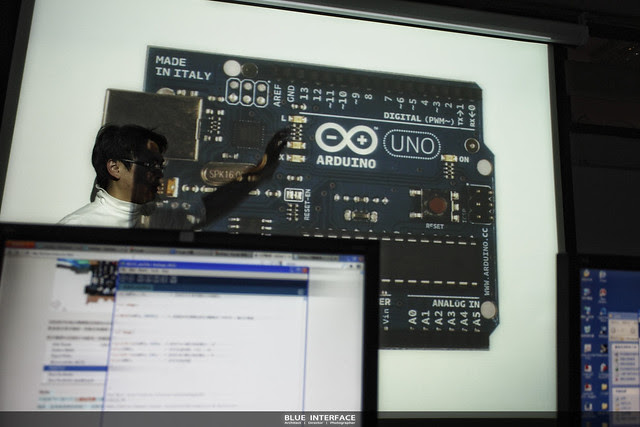

唐聖凱學長的超威Arduino Sketch程式語法課。
偵測、物理運算、驅動馬達整合搞定!
16枝燈罩力臂兩兩相互獨立運動。
閉合
全展開

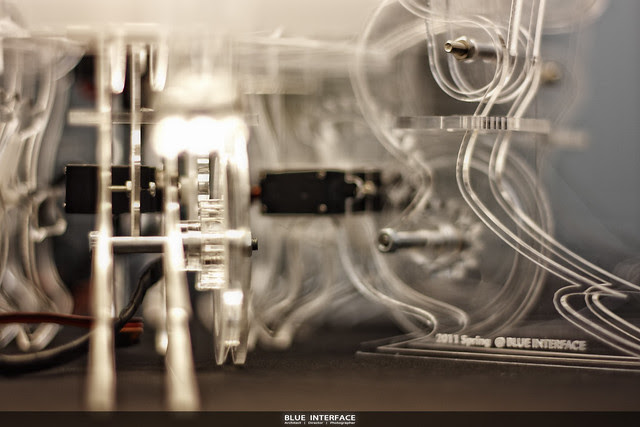

每向度的馬達會帶動加速齒輪與纜線，控制燈罩力臂的開合。

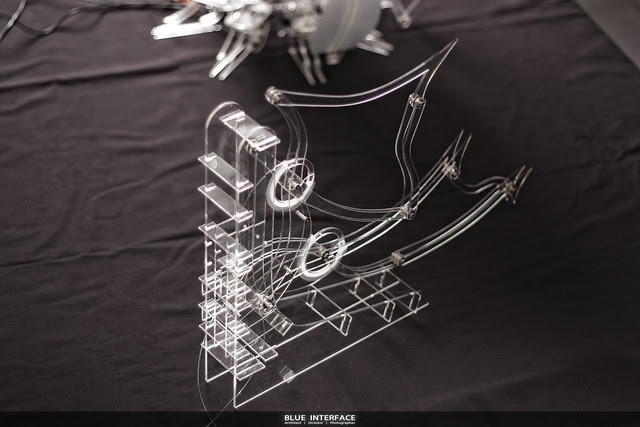

Study用的單元模型

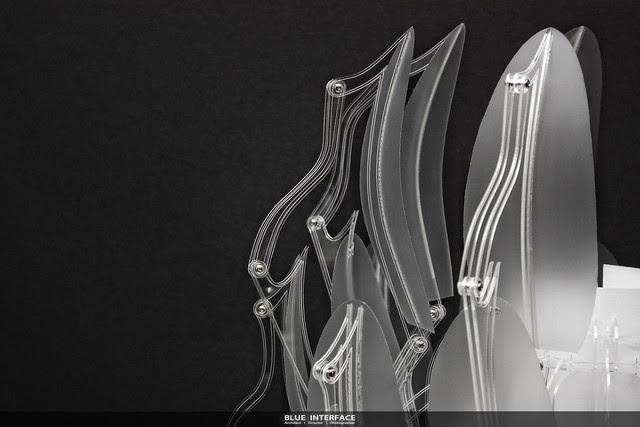

機構活動關節特寫

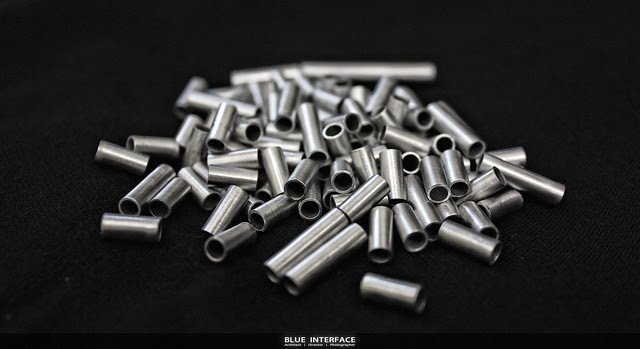

關節內的金屬滑套

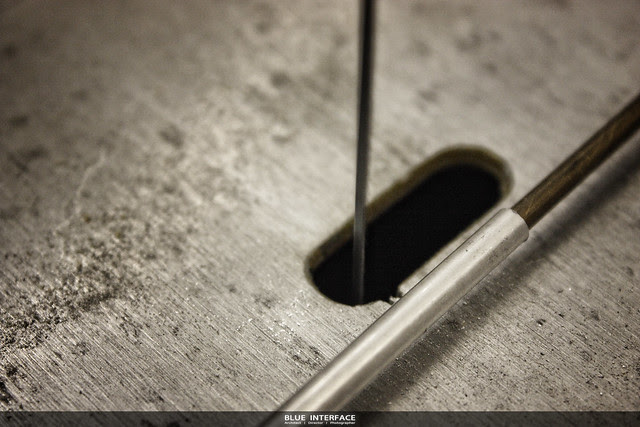

而金屬滑套是用跳鋸把鋁管一一切段而成

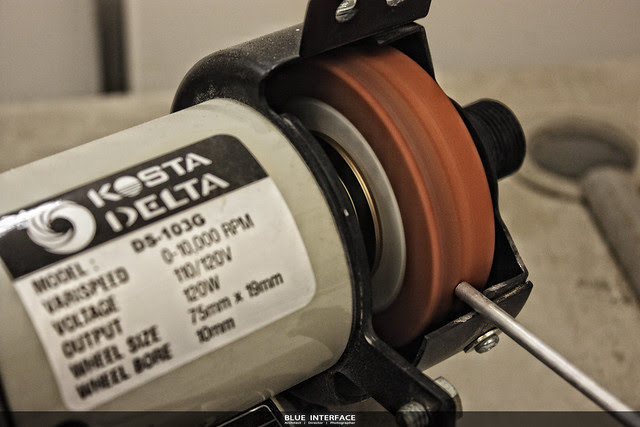

再打磨
比想像中費工費時
時常一不小心又日出了@@，交大竹湖

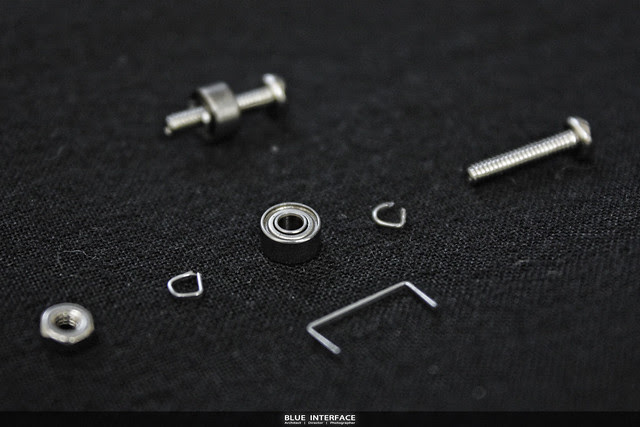

微型培林
比一般的釘書針還要小的多，釘書針充當圓墊片
關節組裝
自切特規螺棒

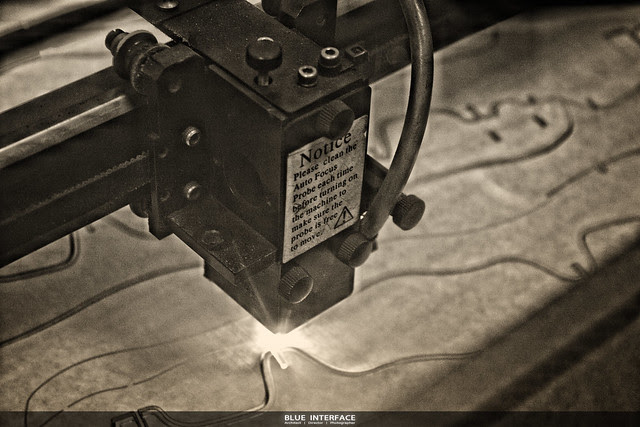

極樂雷切時間~
再來是雀躍的Party Time，Pizza 烤雞、餅乾、成堆的啤酒與可樂，感謝楚卿、元榮老師。發現沒帶到相機~
派對過後的所中庭陳列展
其他大作
Download / Emerging Lamp Project (PDF 38mb)
